Fusion360のシミュレーション結果をテキストで出力する方法

メール

Fusion360の解析結果をテキストファイルで出力するプログラムです。

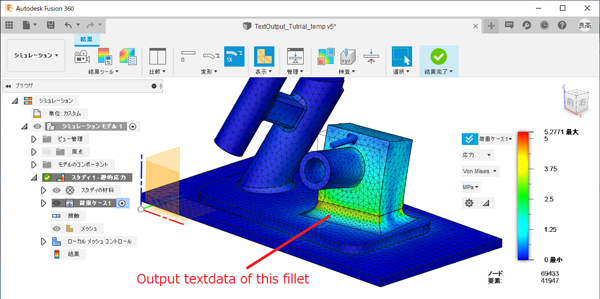

Fusion360でシミュレーションを行い,出力したい結果を表示します。

Simulation result

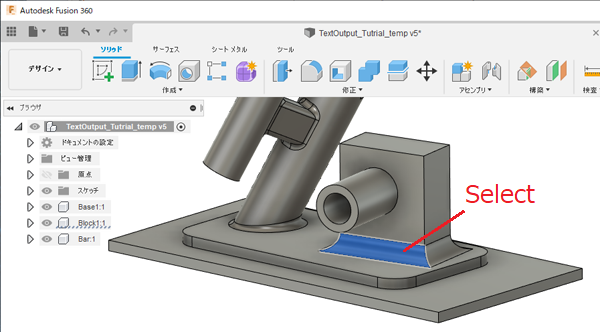

抽出したい要素を選択します。選択できる要素は,線,円,楕円,平面,円筒面,球面です。

Select face

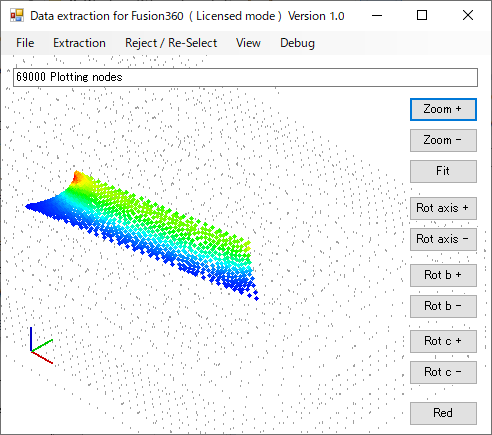

データ抽出ソフトで節点情報を抽出します。

Extraction of node information

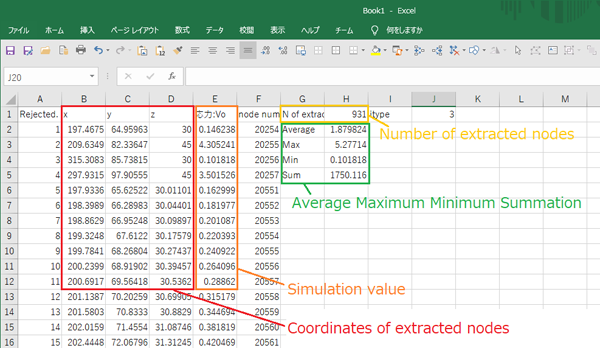

csv形式でテキストファイルを出力します。同時にクリップボードにテキスト情報をコピーします。エクセルに貼り付けて完了です。

Extraction of node information

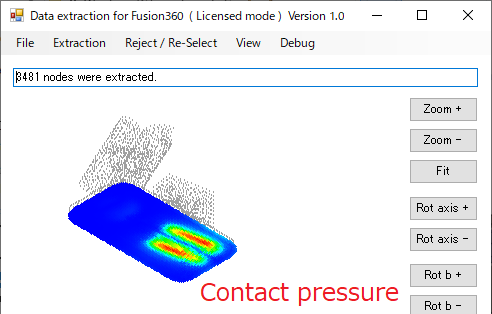

2つの部品の接触面圧を抽出した例です。

Extraction of node information Extraction of node information

グラフにする方法

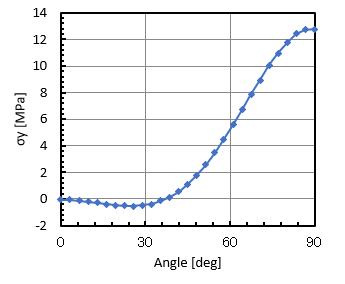

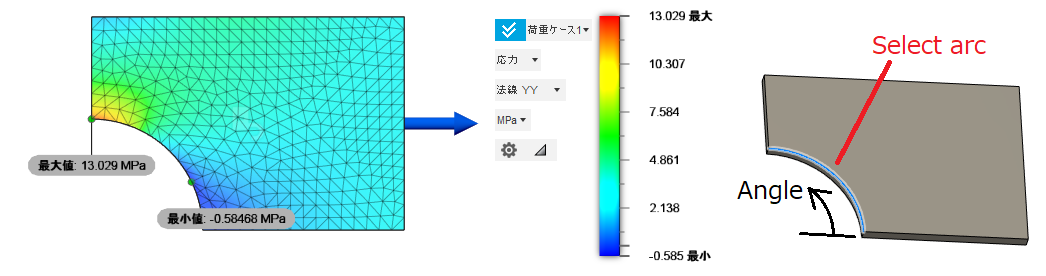

グラフにしたい要素を選択して,その要素の節点情報をエクセルに読込めばグラフにできます。 Extraction of node information Extraction of node information

データ抽出ソフトの購入について

試したい解析モデルがあれば,Zoomにてデモンストレーションをします。メールに必要情報を記載して,送信してください。

ソフト価格(1ライセンス) 99,000円(税込み)

ご購入の際は,見積書,請求書,領収書を発行します。


Fu360 Structural Laboratory
